Фитинги для гидролинии тормозов
Фитинги для тормозных систем
Фитинги push-in для гидролинии тормозов в основном используются для соединения компонентов с системой сжатого воздуха коммерческих транспортных средств. Данный тип фитингов позволяет быстрое монтирование нейлоновых трубок к соответствующим пневматическим устройствам и тормозным системам или системам пневматической подвески. Фитинги гидролинии отличаются устойчивостью к температурам в диапазоне от -45°C до +104°C, а также к максимальному рабочему давлению 15 бар. Наши соединители совместимы с нейлоновыми трубками, изготовленными из PA11 и PA12, а также соответствуют стандартам QC/T80 и DIN74324.
Отправить запрос
Фитинги push-in состоят из двух основных частей QC/T80 и DIN74324

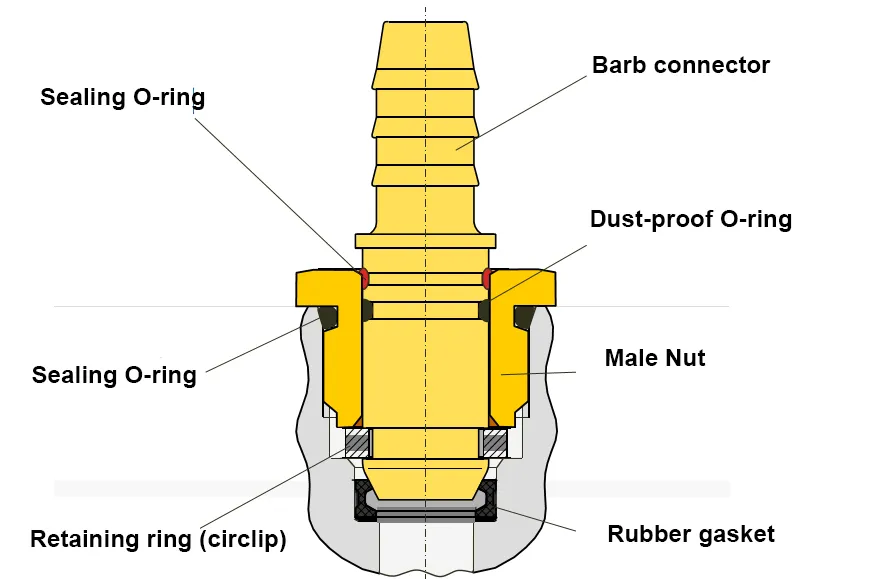

- Соединительная часть (корпус коннектора): Состоит из опорной поверхности гайки, эластической шайбы, уплотнительного кольца и переходного соединителя.
- Тело фитинга (Plug): Состоит из самого корпуса фитинга и уплотнительного кольца для герметизации.
Опорная поверхность гайки предназначена для соединения к портам, которая соответствуют стандартам JED-388 при помощи резьбы, в то время как корпус разъема крепится к внутреннему отверстию нейлоновой трубки с помощью зазубрин для соединения. Такое скрепление позволяет быстрое и надежное соединение компонентов, когда как корпус разъема вставляется в соответствующую опорную поверхность гайки. Основные материалы, используемые для соединительной части (корпус коннектора) - латунь, а для тело фитинга (Plug) - латунь или нейлон. Данный метод соединения одновременно безопасный и надежный, а также широко применяется в основных моделях коммерческих автомобилей, как на внутреннем, так и на европейском рынках.
Ключевые параметры
- Основные материалы включают латунь, пластик и резину.
- Предназначен для соединения портов, соответствующих стандарту JED-388.
- Подходит для применения со сжатым воздухом.
- Рабочая температура: от -45°C до +104°C
- Максимальное рабочее давление: 15 бар
Преимущества
Соединители-фитинги используются с автомобильными нейлоновыми трубками в системах сжатого воздуха автомобилей, заменяя традиционные металлические трубки. Нейлоновые трубки более устойчивы к вибрациям и деформациям рамы, чем металлические, что делает их использование и установку в различной части автомобиля простой.

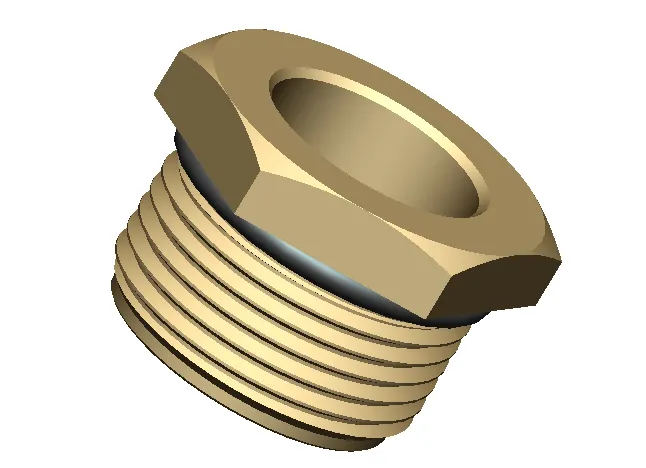

Гайка с наружной резьбой (гайка воздушного тормоза)
| Модель | M1 | S | L1 | L2 | D1 | Размер соединения |
| B2300M10G06 | M10×1 | 12 | 10.2 | 6 | 6.3 | NG06 |
| B2300M16G08 | M16×1.5 | 19 | 16.5 | 12.5 | 9.5 | NG08 |
| B2300M22G12 | M22×1.5 | 24 | 16.5 | 12.5 | 15 | NG12 |
Стопорное кольцо (пружинное)
| Модель | L1 | L2 | T1 | T2 | Размер соединения |
| B2300001G06 | 7.3 | 8.1 | 2.5 | 1.1 | NG06 |
| B2300001G08 | 11.6 | 14.3 | 3 | 2.3 | NG08 |
| B2300001G12 | 20.1 | 24 | 3 | 2.6 | NG12 |
Уплотнитель
| Модель | D1 | D2 | T | Размер соединения |
| B2300002G06 | 6.4 | 3.4 | 3.3 | NG06 |
| B2300002G08 | 9.7 | 5.4 | 4 | NG08 |
| B2300002G12 | 15.2 | 10.9 | 4 | NG12 |

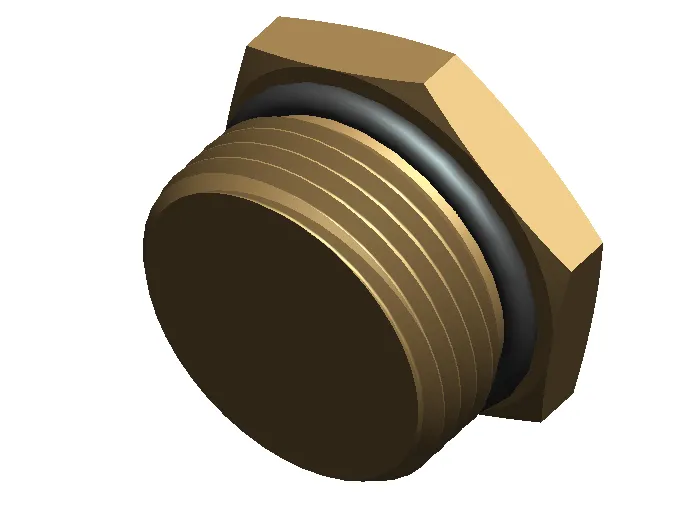

Заглушка
| Модель | M1 | L1 | L2 | S | Размер соединения |
| B2300M10T00 | M10×1 | 6 | 10 | 12 | NG06 |
| B2300M16T00 | M16×1.5 | 10 | 14 | 19 | NG08 |
| B2300M22T00 | M22×1.5 | 10 | 14 | 24 | NG12 |
Поворотный штуцер для шланга
| Модель | M1 | S | L1 | L2 | Размер трубы |
| B2301Q12W04 | M12×1.25 | 14 | 35 | 16 | 6×1 |
| B2301Q14W06 | M14×1.5 | 17 | 38 | 16 | 8×1 |
| B2301Q16W07 | M16×1.5 | 19 | 41 | 22 | 10×1.25 |
| B2301Q18W09 | M18×1.5 | 21 | 41 | 22 | 12×1.5 |

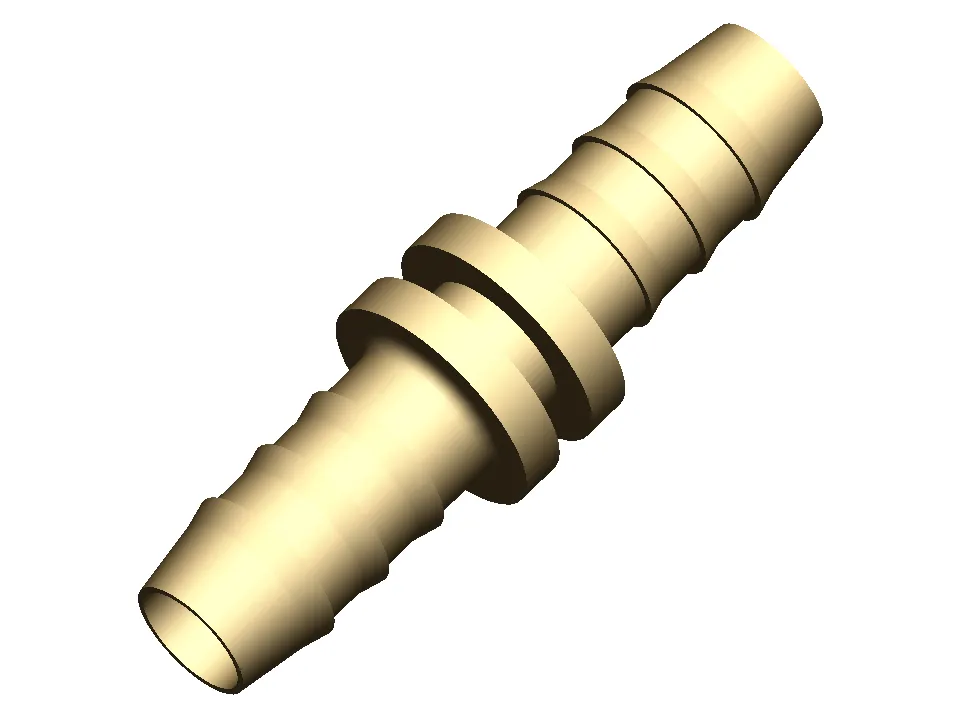

Фитинг для соединения двух или более частей
| Модель | D1 | L1 | L2 | L3 | Размер трубы |
| B2301W04W04 | 12 | 41 | 16 | 16 | 6×1 |
| B2301W06W06 | 15 | 41 | 16 | 16 | 8×1 |
| B2301W07W07 | 15 | 53 | 22 | 22 | 10×1.25 |
| B2301W09W09 | 16 | 53 | 22 | 22 | 12×1.5 |
| B2301W10W10 | 16 | 53 | 22 | 22 | 14×2 |
| B2301W11W11 | 16 | 59 | 25 | 25 | 14×1.5 |
| B2301W12W12 | 16 | 59 | 25 | 25 | 16×2 |

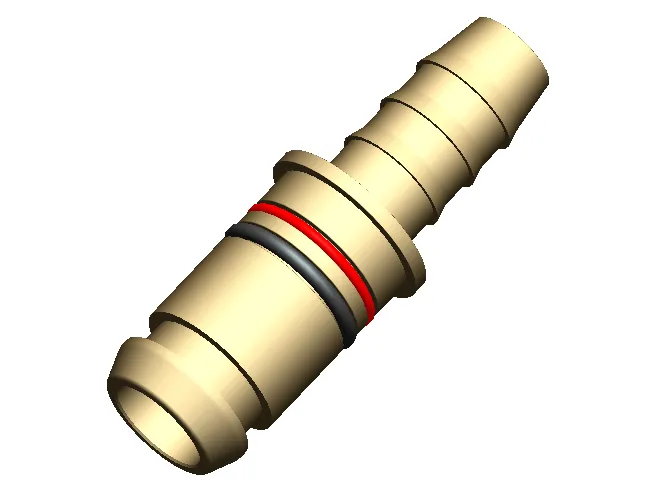

Прямой адаптер для соединения шланга
| Модель | D1 | L1 | L2 | Размер трубы | Размер соединения |
| B2301N06W04 | 6.3 | 33.5 | 16 | 6×1 | NG06 |
| B2301N08W04 | 9.4 | 43.5 | 16 | 6×1 | NG08 |
| B2301N08W06 | 9.4 | 43.5 | 16 | 8×1 | NG08 |
| B2301N08W07 | 9.4 | 49.5 | 22 | 10×1.25 | NG08 |
| B2301N08W09 | 9.4 | 49.5 | 22 | 12×1.5 | NG08 |
| B2301N12W04 | 14.9 | 43.5 | 16 | 6×1 | NG12 |
| B2301N12W06 | 14.9 | 43.5 | 16 | 8×1 | NG12 |
| B2301N12W07 | 14.9 | 49.5 | 22 | 10×1.25 | NG12 |
| B2301N12W09 | 14.9 | 49.5 | 22 | 12×1.5 | NG12 |
| B2301N12W10 | 14.9 | 49.5 | 22 | 14×2.0 | NG12 |
| B2301N12W11 | 14.9 | 52.5 | 25 | 14×1.5 | NG12 |
| B2301N12W12 | 14.9 | 52.5 | 25 | 16×2.0 | NG12 |
Колено с штуцером
| Модель | D1 | L1 | L2 | L3 | Размер трубы |
| B2302N06W04 | 7.3 (6.3) | 22 | 24 | 16 | 6×1 |
| B2302N08W04 | 9.4 | 33 | 24 | 16 | 6×1 |
| B2302N08W06 | 9.4 | 33 | 24 | 16 | 8×1 |
| B2302N08W07 | 9.4 | 34 | 33 | 22 | 10×1.25 |
| B2302N08W09 | 9.4 | 35 | 33 | 22 | 12×1.5 |
| B2302N12W04 | 14.9 | 35 | 26.5 | 16 | 6×1 |
| B2302N12W06 | 14.9 | 35 | 26.5 | 16 | 8×1 |
| B2302N12W06 L | 14.9 | 50 | 26.5 | 16 | 8×1 |
| B2302N12W07 | 14.9 | 35 | 32.5 | 22 | 10×1.25 |
| B2302N12W09 | 14.9 | 35 | 32.5 | 22 | 12×1.5 |
| B2302N12W09 P | 14.9 | 36.5 | 39 | 29.5 | 12×1.5 |
| B2302N12W09 L | 14.9 | 46 | 32.5 | 22 | 12×1.5 |
| B2302N12W10 | 14.9 | 35 | 32.5 | 22 | 14×2 |
| B2302N12W11 | 14.9 | 37 | 35.5 | 25 | 14×1.5 |
| B2302N12W12 | 14.9 | 37 | 35.5 | 25 | 16×2 |

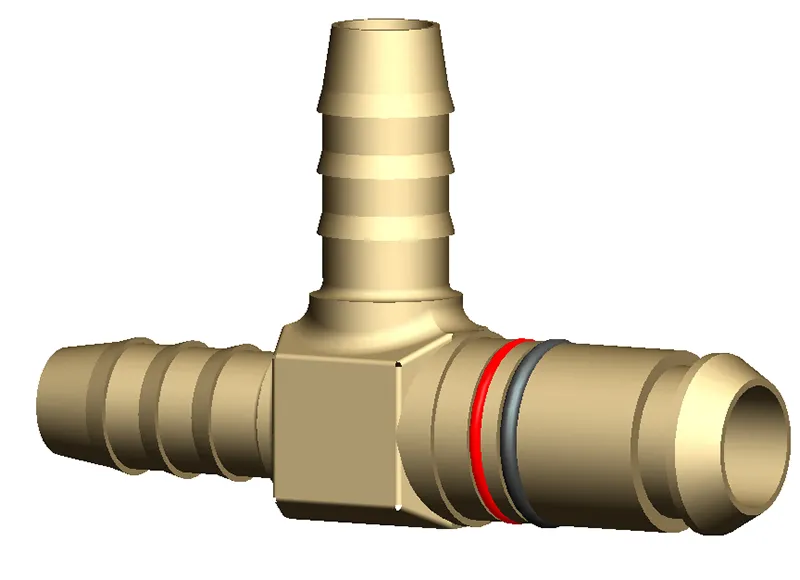

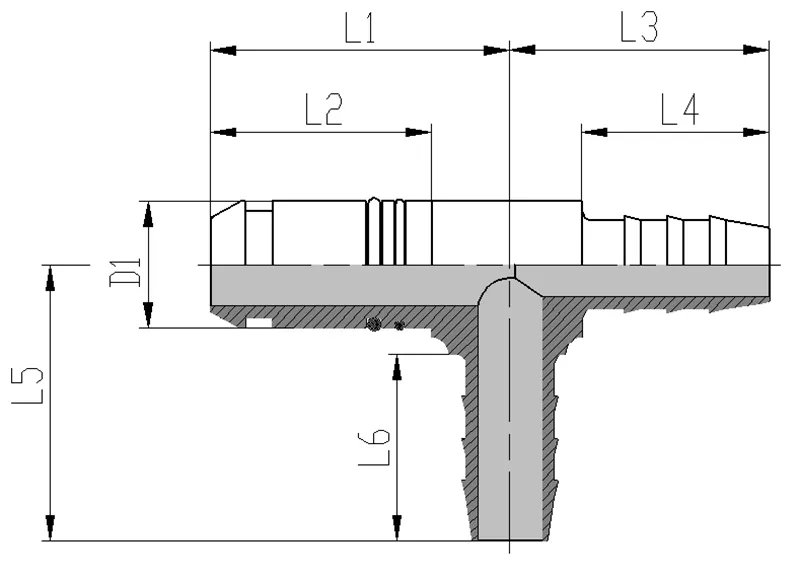

Тройник с зазубренами для шланга
| Модель | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W04W04W04 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W06W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W07W07W07 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W09W09W09 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W10W10W10 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W11W11W11 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W12W12W12 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W06W04W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W09W09 | 23 | 16 | 29 | 22 | 29 | 22 |
| B2304W09W06W09 | 29 | 22 | 23 | 16 | 29 | 22 |
| B2304W12W09W12 | 33 | 25 | 30 | 22 | 33 | 25 |
| Модель | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W06N08W06 | 9.4 | 35 | 26 | 24 | 16 | 24 | 16 |
| B2304W06N08W09 | 9.4 | 35 | 26 | 24 | 16 | 30 | 22 |
| B2304W06N12W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2304W06N12W09 | 15 | 35 | 26 | 26.5 | 16 | 32.5 | 22 |
| B2304W07N12W07 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W09N12W09 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W10N12W10 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W11N12W11 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |
| B2304W12N12W12 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |
| Модель | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2305N06W04W04 | 6.3 | 21 | 16 | 22 | 16 | 22 | 16 |
| B2305N08W06W06 | 9.4 | 33 | 26 | 22.5 | 16 | 24 | 16 |
| B2305N12W06W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2305N12W06W09 | 15 | 35 | 26 | 30.5 | 22 | 26.5 | 16 |
| B2305N12W07W07 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W09 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W12 | 15 | 35 | 26 | 33.5 | 25 | 32.5 | 22 |
| B2305N12W10W10 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N11W11W11 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
| B2305N11W12W12 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
